Diffygion a Methiannau Modiwl PV Solar

Ffynhonnell: ee.co.za

Mae offer solar solar modern wedi'i gynllunio ar gyfer gweithredu dibynadwy dros oes lawn y cynnyrch. Er gwaethaf hyn, mae diffygion gweithgynhyrchu a methiannau cynamserol yn dal i ddigwydd a all effeithio ar berfformiad cynnyrch.

Mae dibynadwyedd ac ansawdd yn cael eu cynllunio a'u hymgorffori yn offer solar solar modern. Gall technegau cynhyrchu màs, er eu bod yn cael eu rheoli, a rheolaeth ansawdd wael barhau i gyflwyno diffygion gweithgynhyrchu i'r cynnyrch, a gall gosod caeau yn ogystal â chludiant arwain at ddifrod, a gall pob un ohonynt fyrhau hyd oes cynhyrchion.

Un ffactor allweddol o leihau costau systemau ffotofoltäig yw cynyddu dibynadwyedd ac amser gwasanaeth y modiwlau PV. Mae ystadegau heddiw yn dangos cyfraddau diraddio pŵer graddedig ar gyfer modiwlau PV silicon crisialog o 0,8% y flwyddyn [1]. Er bod cynhyrchion modern wedi'u cynllunio i ddefnyddio deunyddiau o ansawdd uwch a gweithgynhyrchu mecanyddol, mae cystadleuaeth prisiau wedi arwain at ddefnyddio deunydd teneuach a llai o ddeunydd wrth weithgynhyrchu paneli. Yn ogystal, mae tystiolaeth bod rhai gweithgynhyrchwyr wedi dychwelyd i ddefnyddio deunyddiau o ansawdd is i brisiau is.

Gall methiant cynamserol paneli gael goblygiad ariannol mawr i osodiadau PV, gan mai prif gost cylch bywyd yw cyfalaf. Mae methiant modiwl PV yn effaith sydd naill ai'n diraddio pŵer y modiwl nad yw'n cael ei wrthdroi gan weithrediad arferol neu'n creu mater diogelwch.

Nid yw mater cosmetig yn unig nad oes ganddo'r un o'r canlyniadau hyn yn cael ei ystyried yn fethiant modiwl PV. Mae methiant modiwl PV yn berthnasol ar gyfer y warant pan fydd yn digwydd o dan amodau y mae'r modiwl fel arfer yn eu profi [1].

Yn nodweddiadol rhennir methiannau cynhyrchion yn y tri chategori canlynol:

• Methiannau babanod

• Methiannau Midlife

• Gwisgo methiannau

Mae Ffigur 1 yn dangos enghreifftiau ar gyfer y tri math hyn o fethiannau ar gyfer modiwlau PV. Heblaw am y methiannau modiwl hyn, mae llawer o fodiwlau PV yn dangos diraddiad pŵer a ysgogwyd gan olau (LID) yn syth ar ôl ei osod. Mae'r LID yn fath o fethiant sy'n digwydd beth bynnag ac mae'r pŵer graddedig sydd wedi'i argraffu ar label y modiwl PV fel arfer yn cael ei addasu gan y golled pŵer dirlawn safonol disgwyliedig oherwydd y methiant hwn.

Ffig. 1: Tri senario methiant nodweddiadol ar gyfer modiwlau ffotofoltäig crisialog wedi'u seilio ar wafer [1].

LID: Diraddiad a achosir gan olau
PID: Diraddiad posib a achosir
EVA: Asetad finyl ethylen
J-blwch: Blwch cyffordd

Diffyg a methiant yn digwydd

Nid oes astudiaethau manwl o fethiant mewn swydd dros oes lawn paneli ar gael gan fod y mwyafrif o osodiadau yn ddiweddar, ac mae cyflenwyr yn amharod i ryddhau ffigurau o'r fath. Mae adroddiadau o astudiaethau marwolaeth babanod, hy methiant wrth eu gosod, yn rhoi ffigurau rhwng 1 a 2% o'r holl baneli a osodwyd [3]. Cynhaliwyd sawl astudiaeth efelychu gyda chyflymder oes, ond ar nifer gyfyngedig o baneli.

Mae BP Solar wedi nodi cyfradd fethu o 0,13% dros gyfnod o wyth mlynedd ar gyfer paneli c-Si Solarex ac mae Labordai Cenedlaethol Sandia wedi rhagweld cyfradd fethu o 0,05% y flwyddyn yn seiliedig ar ddata maes [4]. Fodd bynnag, ffigurau bywyd cynnar tymor byr yw'r rhain ac nid oes unrhyw ffigurau ar fethiannau diwedd oes gosodiadau ar raddfa fawr ar gael.

Diffygion a methiannau mawr

Gellir rhannu methiannau yn fathau o fethiant sy'n gysylltiedig â pherfformiad a diogelwch. Gallai methiannau cysylltiedig â diogelwch arwain at ddifrod i eiddo neu anaf i bersonél. Mae methiannau sy'n gysylltiedig â pherfformiad yn arwain at golled neu ostyngiad mewn pŵer allbwn.

Mae diffygion i'w cael yn yr ardaloedd canlynol:

• Y wafferi neu'r celloedd mewn cynhyrchion PV crisialog

• Y crynhoad

• Y sylfaen wydr

• Gwifrau mewnol

• Ffrâm a ffitiadau

• Yr haenau amorffaidd mewn PV amorffaidd

Diffygion wafer neu gell

Mae dirywiad effeithlonrwydd y gell yn normal dros oes y gell ac nid yw'n cael ei ystyried yn fai neu'n fethiant oni bai bod y gyfradd ddiraddio yn uwch na'r terfynau arferol. Bydd mwyafrif y diffygion wafer neu gelloedd yn cracio'r wafer ac yn niweidio cysylltiadau a dargludyddion. Mae diffygion llai yn codi o ddifrod cotio gwrth-adlewyrchol (ARC) a chorydiad celloedd. Mae diraddiad ysgafn a achosir mewn paneli solar amorffaidd yn effaith hysbys ac nid yw o reidrwydd yn cael ei ystyried yn fethiant. Mae diraddio posibl a achosir yn ffenomen newydd sydd wedi ymddangos o ganlyniad i folteddau cynyddol uwch a ddefnyddir mewn systemau PV.

Dadelfennu cotio gwrth-adlewyrchol

Mae gorchudd gwrth-adlewyrchol (ARC) yn cynyddu dal golau ac, felly, yn cynyddu trosi pŵer modiwl. Mae dadelfeniad ARC yn digwydd pan ddaw'r cotio gwrth-adlewyrchol oddi ar wyneb silicon y gell. Nid yw hwn yn ddiffyg difrifol oni bai bod llawer o ddadelfennu [2]. Mae ymchwil wedi dangos bod eiddo ARC yn ffactor achosol mewn PID.

Cracio celloedd

Mae craciau mewn modiwlau PV yn hollbresennol. Gallant ddatblygu mewn gwahanol gyfnodau yn oes y modiwl.

Yn ystod gweithgynhyrchu yn benodol, mae sodro yn cymell straen uchel i'r celloedd. Gall trin a dirgryniadau mewn cludiant gymell neu ehangu craciau [4]. Yn olaf, mae modiwl yn y maes yn profi llwythi mecanyddol oherwydd gwynt (gwasgedd a dirgryniadau) ac eira (gwasgedd).

Gall micro-graciau gael eu hachosi neu eu gwaethygu gan:

• Gweithgynhyrchu

• Trafnidiaeth

• Gosod

• Straen mewn swydd (thermol ac fel arall)

Mae wafferi crisialog wedi cynyddu o ran maint ac wedi lleihau mewn trwch dros y blynyddoedd, gan gynyddu'r potensial ar gyfer torri a chracio. Mae craciau mewn celloedd solar yn broblem wirioneddol i fodiwlau PV gan eu bod yn anodd eu hosgoi a, hyd yn hyn, yn sylfaenol amhosibl eu mesur yn eu heffaith ar effeithlonrwydd y modiwl yn ystod ei oes. Yn benodol, gall presenoldeb micro graciau gael effaith ymylol yn unig ar bŵer modiwl newydd, cyhyd â bod gwahanol rannau'r celloedd yn dal i fod wedi'u cysylltu'n drydanol.

Wrth i'r modiwl heneiddio ac o dan straen thermol a mecanyddol, gellir cyflwyno craciau. Gall symudiad cymharol dro ar ôl tro y rhannau celloedd sydd wedi cracio arwain at wahaniad llwyr, gan arwain at rannau celloedd anactif. Ar gyfer yr achos arbennig hwn mae'n bosibl cynnal asesiad clir o'r golled pŵer. Ar gyfer modiwl PV 60 cell, 230 W, mae colli rhannau celloedd yn dderbyniol cyn belled â bod y rhan goll yn llai nag 8% o arwynebedd y gell [3].

Ffig. 2: Traciau malwod oherwydd micro-graciau mewn celloedd [1].

Mae micro-graciau yn graciau yn swbstrad silicon y celloedd PV na ellir eu gweld yn aml gan y llygad noeth. Gall craciau ffurfio mewn gwahanol hyd a chyfeiriadedd mewn cell solar. Mae'r sleisio wafer, y llinyn cynhyrchu celloedd a'r broses ymgorffori yn ystod y broses gynhyrchu yn achosi craciau celloedd yn y celloedd ffotofoltäig. Mae gan broses llinynnol y celloedd solar risg arbennig o uchel ar gyfer cyflwyno craciau [1].

Mae tair ffynhonnell wahanol o ficro-graciau wrth gynhyrchu; mae gan bob un ei debygolrwydd digwyddiad ei hun:

• Mae craciau sy'n cychwyn o'r rhuban rhyng-gysylltiad celloedd yn cael eu hachosi gan y straen gweddilliol a achosir gan y broses sodro. Mae'r craciau hyn yn aml wedi'u lleoli ar ddiwedd neu fan cychwyn y cysylltydd, oherwydd mae'r straen gweddilliol uchaf. Y math hwn o grac yw'r mwyaf aml.

• Y crac croes, fel y'i gelwir, sy'n cael ei achosi gan beiriannau sy'n pwyso ar y wafer wrth gynhyrchu.

• Mae craciau sy'n cychwyn o ymyl y gell yn cael eu hachosi gan y gell sy'n effeithio ar wrthrych caled.

Unwaith y bydd craciau celloedd yn bresennol mewn modiwl solar, mae mwy o risg y gall craciau celloedd byr yn ystod gweithrediad y modiwl solar ddatblygu'n graciau hirach ac ehangach. Mae hyn oherwydd straen mecanyddol a achosir gan lwyth gwynt neu eira a straen mecanyddol thermo ar y modiwlau solar oherwydd amrywiadau tymheredd a achosir gan gymylau sy'n pasio ac amrywiadau yn y tywydd.

Efallai bod gan ficro-graciau darddiad amrywiol ac arwain at ganlyniadau eithaf “meddal” fel chwalu lleihau rhannau o'r gell yr effeithir arni hyd at effeithiau mwy difrifol sy'n cynnwys gostyngiadau yn y cerrynt cylched byr ac effeithlonrwydd celloedd. Yn weledol, gall micro-graciau ymddangos ar ffurf “llwybrau malwod” fel y'u gelwir ar strwythur y gell. Fodd bynnag, gall llwybrau malwod - fel arwydd effaith tymor hir - hefyd fod yn ganlyniad proses gemegol sy'n achosi i wyneb y gell newid a / neu fannau poeth.

Yn dibynnu ar batrwm crac y craciau mwy, gall y straen thermol, mecanyddol, a lleithder arwain at rannau celloedd “marw” neu “anactif” sy'n achosi colli allbwn pŵer o'r gell ffotofoltäig yr effeithir arni. Mae rhan gell farw neu anactif yn golygu nad yw'r rhan benodol hon o'r gell ffotofoltäig bellach yn cyfrannu at gyfanswm allbwn pŵer y modiwl solar. Pan fydd y rhan farw neu anactif hon o'r gell ffotofoltäig yn fwy nag 8% o gyfanswm arwynebedd y gell, bydd yn arwain at golli pŵer yn cynyddu'n fras yn llinol gyda'r ardal gell anactif [1].

Gall craciau dyfu dros amser gweithredol hirach ac felly ymestyn eu heffaith faleisus ar ymarferoldeb a pherfformiad modiwl PV, gan sbarduno mannau poeth hefyd. Gall micro-graciau heb eu canfod arwain at oes cae llai na'r disgwyl. Maent yn wahanol o ran maint, lleoliad ar y gell ac ansawdd effaith.

Gellir canfod micro-graciau yn y maes cyn ei osod a thros oes prosiect. Mae yna wahanol ddulliau profi ansawdd i nodi micro graciau y mae profion electroluminescence (EL) neu ganfod crac electroluminescence (ELCD) yn un o'r dull mwyaf cymhwysol. Gall profion EL ganfod diffygion cudd a oedd cyn eu trin trwy ddulliau profi eraill, megis delweddu is-goch (IR) gyda chamerâu thermol, nodwedd VA a phrofion fflach [1]. Mae rhai gweithgynhyrchwyr yn argymell archwilio paneli wedi'u gosod yn rheolaidd dros oes [3].

Diffygion amgáu

“Brechdan” yw panel solar, sy'n cynnwys gwahanol haenau o ddefnyddiau (Ffig. 3).

Ffig. 3: Cydrannau modiwl PV [2].

Defnyddir deunyddiau crynhoi i:

• Gwrthsefyll gwres, lleithder, ymbelydredd UV a beicio thermol

• Darparu adlyniad da

• Yn ddelfrydol cwplwch wydr i gelloedd

• Cydrannau ynysig yn drydanol

• Rheoli, lleihau, neu ddileu lleithder rhag dod i mewn

Y deunydd mwyaf cyffredin a ddefnyddir ar gyfer crynhoi yw asetad finyl ethaline (EVA). Gall methiant y crynhoad arwain at fethiant neu ddirywiad y modiwl PV.

Methiant adlyniad

Gellir peryglu'r adlyniad rhwng y gwydr, yr haenen, yr haenau gweithredol a'r haenau cefn am lawer o resymau. Gall ffilm denau a mathau eraill o dechnoleg PV hefyd gynnwys ocsid dargludol tryloyw (TCO) neu haen debyg a all ddadelfennu o haen wydr gyfagos.

Yn nodweddiadol, os yw'r adlyniad yn cael ei gyfaddawdu oherwydd halogiad (ee glanhau'r gwydr yn amhriodol) neu ffactorau amgylcheddol, bydd dadelfennu yn digwydd, ac yna lleithder yn dod i mewn a chorydiad. Bydd dadelfennu ar ryngwynebau o fewn y llwybr optegol yn arwain at fyfyrio optegol (ee, hyd at 4%, colli pŵer, ar ryngwyneb aer / polymer sengl) a cholli cerrynt (pŵer) dilynol o'r modiwlau [1].

Cynhyrchu asid asetig

Mae taflenni EVA yn adweithio gyda'r lleithder i ffurfio asid asetig sy'n cyflymu proses cyrydiad cydran fewnol cydrannau modiwl PV. Gall hyn hefyd ddeillio o broses heneiddio EVA, a gall ymosod ar gysylltiadau arian ac effeithio ar gynhyrchu celloedd. Ar gyfer taflenni cefn athraidd, nid yw hyn yn broblem oherwydd gall yr asid asetig ddianc. Fodd bynnag, ar gyfer ôl-daflenni anhydraidd, gall y diffyg hwn achosi colledion pŵer sylweddol dros amser.

Lliw lliwgar

Bydd hyn yn arwain at golli rhywfaint o drosglwyddo ac felly llai o bwer. Mae'r lliw afliwio oherwydd ocsigen cannu, felly gyda thaflen gefn anadlu mae canol y celloedd yn lliwio tra bod cylchoedd y tu allan yn parhau i fod yn glir. Gall hyn ddigwydd oherwydd croeslinio gwael a / neu ychwanegion wrth lunio EVA.

Ffig. 4: EVA afliwiedig [5].

Heb ganolbwyntio mae'n cymryd rhwng pump a deng mlynedd i weld lliw ac yn hirach i ddechrau lleihau pŵer allbwn yn sylweddol. Nid yr EVA ei hun sy'n lliwio, ond yn ychwanegion wrth eu llunio. Gall y diffyg hwn atal rhywfaint o olau rhag cyrraedd y panel [5].

Dadelfennu

Delamination yw gwahanu'r encapsulant o'r gwydr neu'r gell. Gall dadelfennu fod rhwng ofergoeliaeth (gwydr), swbstrad (taflen gefn) a chrynhoad neu rhwng encapsulant a chelloedd. Gall dadelfennu o'r gwydr blaen ddigwydd oherwydd adlyniad EVA gwael neu weithdrefnau glanhau gwydr gwael yn ystod y broses saernïo. Gall y diffyg hwn atal rhywfaint o olau rhag cyrraedd y panel. Gall y broblem ddod yn fwy difrifol os bydd lleithder yn cronni yn y gwagle ac yn creu cylchedau byr ger y gwifrau sodr.

Mae dadelfennu o'r gell yn fwyaf tebygol o gael ei achosi gan groesgysylltu neu halogi wyneb y gell yn wael. Gall y diffyg hwn fod yn ddifrifol oherwydd pan fydd swigen aer yn cael ei chreu yn y lamineiddio, mae posibilrwydd y bydd lleithder yn cronni a chylchedau byr. Mae dadelfennu o'r mewnosodiad yn digwydd os na wnaeth yr EVA lynu'n dda wrth ei fewnosod yn ystod y gwneuthuriad.

Mae'r llwybrau newydd a'r cyrydiad dilynol yn dilyn dadelfennu yn lleihau perfformiad modiwl, ond nid ydynt yn peri problem ddiogelwch yn awtomatig. Fodd bynnag, gall dadelfeniad y ddalen gefn alluogi'r posibilrwydd o ddod i gysylltiad â chydrannau trydanol gweithredol. Pan fydd modiwl yn cael ei adeiladu gyda thaflenni blaen a chefn gwydr, gall fod straen ychwanegol yn gwella dadelfennu a / neu dorri gwydr.

Diffygion dalen gefn

Mae taflen gefn modiwl yn fodd i amddiffyn cydrannau electronig rhag dod i gysylltiad uniongyrchol â'r amgylchedd a darparu gweithrediad diogel ym mhresenoldeb folteddau DC uchel. Gall cynfasau fod yn cynnwys gwydr, neu bolymerau, a gallant ymgorffori ffoil fetel.

Ffig. 5: Dadelfennu (Rycroft).

Yn fwyaf cyffredin, mae dalen gefn yn cynnwys strwythur lamineiddio gyda pholymer sefydlog iawn sy'n gwrthsefyll UV, yn aml fflworopolymer ar y tu allan, yn agored yn uniongyrchol i'r amgylchedd, haen fewnol o PET, ac yna'r haen amgáu [1] .

Pan ddefnyddir gwydr cefn yn lle dalen gefn, gall fethu trwy dorri. Os yw'r modiwl wedi'i adeiladu fel dyfais ffilm denau ar y ddalen gefn (swbstrad CIGS), yna mae hyn yn cyflwyno perygl diogelwch sylweddol yn ogystal â cholli pŵer sylweddol neu, yn fwy tebygol, cyflawn i'r modiwl hwnnw. Efallai bod bwlch bach ar hyd y craciau a rhywfaint o foltedd sy'n gallu cynhyrchu a chynnal arc trydan.

Os bydd hyn yn digwydd ar y cyd â methiant deuod ffordd osgoi, gallai foltedd y system gyfan fod yn bresennol ar draws y bwlch gan greu arc mawr a pharhaus sy'n debygol o doddi gwydr, gan gynnau tân o bosibl. Fodd bynnag, pe bai taflen gefn gwydr yn torri mewn modiwl Si crisialog nodweddiadol, byddai haen o amgáu i ddarparu mesur bach o ynysu trydanol o hyd.

Gall dadelfennu o'r EVA ddigwydd oherwydd adlyniad gwael rhwng yr EVA a'r ddalen gefn neu os yw haen adlyniad y ddalen gefn yn cael ei difrodi gan amlygiad UV neu gynnydd mewn tymheredd.

Mae melynu ochr flaen yn cael ei achosi gan ddiraddiad o'r polymer a ddefnyddir i hyrwyddo adlyniad y ddalen gefn benodol i'r encapsulant. Mae melynu yn aml yn gysylltiedig â gwaethygu priodweddau mecanyddol. Gyda'r diffyg hwn, mae'n debygol y gallai'r ddalen gefn ddadelfennu a / neu gracio yn y pen draw [3].

Mae melynu ochr aer yn arwydd o sensitifrwydd UV y gellir ei gyflymu gan dymheredd uchel. Mae'r nam hwn hefyd yn digwydd mewn rhai dalennau cefn o ganlyniad i ddiraddiad thermol. Mae melynu yn aml yn gysylltiedig â gwaethygu priodweddau mecanyddol. Gyda'r diffyg hwn, mae'n debygol y gallai'r ddalen gefn ddadelfennu a / neu gracio yn y pen draw [3].

Mannau poeth

Mae gwresogi man poeth yn digwydd mewn modiwl pan fydd ei gerrynt gweithredu yn fwy na'r cerrynt cylched byr llai (I _sc ) mewn cell gysgodol neu ddiffygiol neu grŵp o gelloedd. Pan fydd cyflwr o'r fath yn digwydd, mae'r gell neu'r grŵp o gelloedd yr effeithir arnynt yn cael eu gorfodi i ragfarn yn ôl a rhaid iddi wasgaru pŵer.

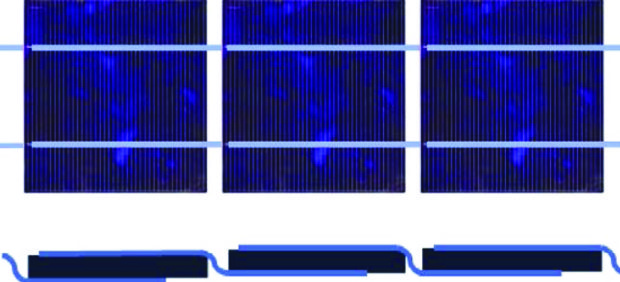

Ffig. 6: Celloedd solar silicon crisialog yn rhyng-gysylltiedig mewn cyfres â rhuban tabbio [6].

Os yw'r afradu pŵer yn ddigon uchel neu'n ddigon lleol, gall y gell â thueddiad gwrthdroi orboethi gan arwain at doddi sodr a / neu silicon a dirywio'r encapsulant a'r ddalen gefn [5].

Methiannau rhuban arweinydd a chymalau

Mae dwy elfen sylfaenol i gelloedd solar, y cysylltiadau blaen a chefn, sy'n caniatáu cludo cerrynt i'r gylched allanol. Mae cerrynt yn cael ei gario gan stribedi bysiau sydd wedi'u sodro i'r cysylltiadau blaen a chefn. Mae methiant y rhuban llinyn yn gysylltiedig â cholli pŵer allbwn. Mae seibiannau rhyng-gysylltiad yn digwydd o ganlyniad i ehangu a chrebachu thermol neu straen mecanyddol dro ar ôl tro. Ar ben hynny, mae rhuban neu ginciau mwy trwchus mewn rhuban yn cyfrannu at dorri rhyng-gysylltiadau, ac yn arwain at gelloedd cylched byr a chelloedd cylched agored.

Rhan hanfodol o'r modiwl yw'r cydgysylltiadau solder ar y cyd. Maent yn cynnwys llawer o ddeunyddiau wedi'u bondio gyda'i gilydd gan gynnwys y sodr, bar bws, rhuban a'r wafer silicon. Mae gan y deunyddiau hyn briodweddau thermol a mecanyddol gwahanol. Wrth fondio, mae'r cynulliad yn datblygu materion dibynadwyedd thermo-fecanyddol sy'n cael eu hachosi gan wahaniaethau yng nghyfernod ehangu thermol y deunyddiau wedi'u bondio. Mae'r sodr yn darparu cysylltiad rhwng yr electrod a rhuban.

Mae tymheredd y modiwl PV yn amrywio yn ôl y tywydd lleol sydd yn ei dro yn effeithio ar gyfradd diraddio rhyng-gysylltiad sodr. Mewn dadansoddiad modelu rhagfynegiad oes, adroddwyd bod oes ar ei fyrraf mewn anialwch ac yna'r rhai yn y trofannau ar gyfer yr un math o fodiwlau PV c-Si sydd wedi'u lleoli mewn gwahanol dywydd.

Er bod gan y defnydd o broses sodro wrth gydosod celloedd solar mewn modiwlau PV y fantais o gynhyrchu cynhyrchion sydd â dibynadwyedd uchel am y gost gynhyrchu leiaf, mae'r dechnoleg yn digwydd ar dymheredd uchel gyda photensial cynhenid i gynhyrchu straen cneifio yn y wafer silicon. Mae methiant a diraddiad cymalau solder yn achosi cynnydd mewn gwrthiant cyfres, sy'n arwain at golli pŵer.

Oesoedd modiwl

Mae'r holl ddiffygion uchod yn cyfrannu at ddiraddiad a methiant eithaf paneli PV. Mae modiwlau PV wedi'u cynllunio i bara am 20 mlynedd neu fwy, ac mae modiwlau newydd yn cael rhaglenni prawf carlam sy'n efelychu effeithiau gwres, lleithder, beicio tymheredd, ymbelydredd UV a ffactorau eraill [5]. Dangosir canlyniadau rhaglenni prawf a gynhaliwyd gan Kohl yn Ffigur 7 [7].

Ffig. 7: Profion heneiddio carlam ar fodiwlau c-Si masnachol [7].

Fel rheol cymerir lefel pŵer wedi'i normaleiddio o 0,8 fel diwedd oes panel PV. Gellir gweld o'r cromliniau prawf bod y paneli yn dirywio'n gyflym ar ôl y pwynt hwn.

Yn gynnar yn y 1990au, roedd gwarantau deng mlynedd yn nodweddiadol. Heddiw, mae bron pob gweithgynhyrchydd yn cynnig gwarantau 20 i 25 mlynedd. Ond nid yw gwarant 25 mlynedd yn golygu bod y prosiect yn cael ei amddiffyn. Mae angen gofyn y cwestiynau canlynol:

• A fydd cyflenwr y modiwl o gwmpas mewn 15 mlynedd pan ddaw problemau?

• A yw'r cyflenwr yn ariannu cyfrif escrow i sicrhau, os yw wedi mynd, y bydd y prosiect yn cael ei amddiffyn?

• A yw'r cyflenwr yn dibynnu'n syml ar brofion cymhwyster IEC i wneud hawliadau am wydnwch tymor hir?

• Os yw'r cyflenwr wedi bod o gwmpas ers pum mlynedd yn unig, sut y gall honni bod y modiwlau'n para am 25 mlynedd?

Mae'r cynnydd yn hyd gwarantau yn addawol, ond rhaid i fuddsoddwr neu ddatblygwr adolygu'r cwmni sy'n ei ddarparu yn ofalus [4].

Cyfeiriadau

[1] IEA: “ Adolygiad o Fethiannau Modiwlau Ffotofoltäig ”, adroddiad terfynol allanol Tasg 13, IEA-PVPS, Mawrth 2014.
[2] Dupont: “ Arweiniad i ddeall diffygion paneli solar: o saernïo i fodiwlau maes ”, www.dupont.com
[3] M Kontges, et al: “ Ystadegau crac modiwlau ffotofoltäig crisialog ”, 26ain Cynhadledd ac Arddangosfa Ynni Solar Ffotofoltäig Ewropeaidd, 2011.
[4] E Fitz: “ Effaith waelod dibynadwyedd modiwl PV ”, Renewable Energy World, Mawrth 2011.
[5] J Wolgemuth et al: “ Moddau methu modiwlau Si crisialog ”, Gweithdy Dibynadwyedd Modiwl PV 2010.
[6] M Zarmai: “ Adolygiad o dechnolegau rhyng-gysylltiad ar gyfer gwell cynulliad modiwl ffotofoltäig celloedd solar silicon crisialog ”, Applied Energy, 2015.
[7] M Koehl et al: Dibynadwyedd PV (Clwstwr II): Canlyniadau prosiect ar y cyd pedair blynedd yn yr Almaen - Rhan I, canlyniadau profion heneiddio carlam a modelu diraddiad, 25ain EU-PVSEC, 2010.
