Mae'r deunyddiau craidd ar gyfer cydosod modiwlau ffotofoltäig yn cynnwys gwydr tymer, ffilm EVA, celloedd solar, taflenni cefn, fframiau aloi alwminiwm a blychau cyffordd. Mae'r deunyddiau hyn yn gweithio gyda'i gilydd i gyflawni swyddogaethau fel trosi ffotodrydanol, amddiffyn strwythurol, a throsglwyddo cyfredol.

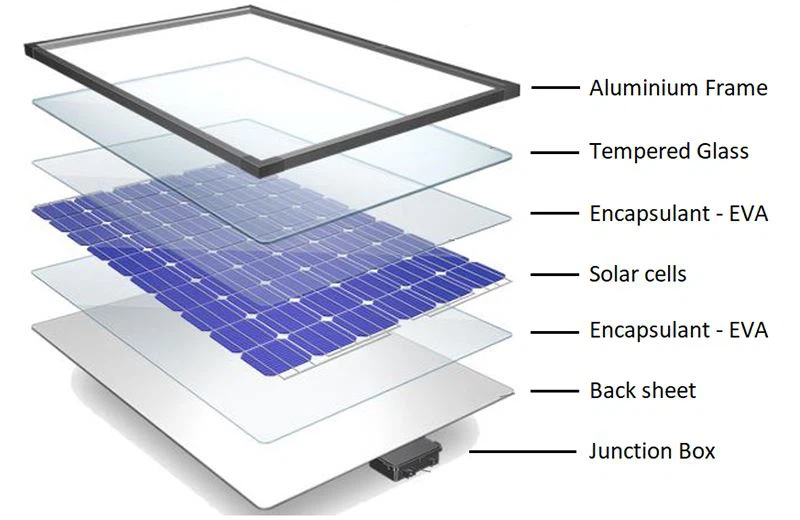

Modiwl PV Solar Diagram Sgematig Dadosod
Mae fframiau panel solar, a elwir hefyd yn fframiau allwthio alwminiwm, yn gydrannau allweddol o baneli solar. Mae'r fframiau hyn yn ddiogel ac yn selio cydrannau panel solar allweddol, gan gynnwys y daflen gefn solar a'r gwydr gorchudd. Mae fframiau cryf ond ysgafn, alwminiwm nid yn unig yn darparu cefnogaeth fecanyddol i'r celloedd solar ond hefyd yn gwella gwrthwynebiad y panel solar i amodau tywydd a ffactorau allanol eraill.
Mae fframiau alwminiwm yn cryfhau anhyblygedd cyffredinol paneli solar, gan eu galluogi i wrthsefyll pwysau eira cronedig a grymoedd eraill y gallent ddod ar eu traws yn ystod eu hoes.
Mae ymwrthedd cyrydiad cynhenid ffrâm alwminiwm yn ei gwneud yn ddeunydd hanfodol ar gyfer amddiffyn paneli solar. Mae i bob pwrpas yn cysgodi modiwlau solar o leithder, gronynnau llwch, glaw ac elfennau niweidiol eraill. Mae fframiau panel solar alwminiwm i bob pwrpas yn draenio dŵr ac yn atal malurion rhag cronni ar y paneli. Mae'r fframiau hefyd yn helpu i atal lleithder rhag treiddio i'r paneli a niweidio eu cydrannau electronig.
Ffrâm alwminiwm
Cell solar
Mae cell solar, a elwir hefyd yn gell ffotofoltäig, yn ddyfais sy'n trosi golau haul yn drydan trwy'r effaith ffotofoltäig. Mae'r broses hon yn cynnwys rhai deunyddiau sy'n cynhyrchu cerrynt trydan pan fyddant yn agored i olau haul. Mae celloedd solar yn rhan sylfaenol o baneli solar, a ddefnyddir yn helaeth i harneisio ynni'r haul ar gyfer amrywiaeth o gymwysiadau, gan gynnwys cynhyrchu trydan.
Celloedd solar silicon crisialog
Silicon crisialog yw'r deunydd a ddefnyddir amlaf ar gyfer celloedd solar masnachol. Mae'n cyfuno cost isel, effeithlonrwydd uchel hyd at 26%- 27%, sefydlogrwydd a gwydnwch tymor hir, a gwybodaeth dechnegol ddiwydiannol gadarn. Mae gan Silicon fwlch band ynni o 1.12 eV, sy'n cyfateb yn dda â'r sbectrwm solar.
Celloedd solar wedi'u gwneud o silicon yw'r dewis mwyaf poblogaidd ar gyfer paneli solar heddiw. Gellir categoreiddio silicon crisialog yn wahanol fathau, sef silicon monocrystalline a silicon polycrystalline.
Silicon Monocrystalline - Mae hwn yn fath hynod effeithlon o gell solar a ddefnyddir mewn paneli solar premiwm. Yn gyffredinol maent yn cynnig mwy o allbwn pŵer na chynhyrchion cystadleuol ond maent yn llawer mwy costus. Mae paneli solar sy'n defnyddio celloedd silicon monocrystalline yn cynnwys patrwm nodedig o ddiamwntau gwyn bach. Mae hyn oherwydd sut mae'r wafferi yn cael eu torri.
Silicon polycrystalline - a elwir hefyd yn 'silicon aml -rystalline', y math hwn o gell ffotofoltäig solar yw'r mwyaf cyffredin. Oherwydd ei boblogrwydd a phroses weithgynhyrchu fwy effeithlon (sy'n cynnwys silicon tawdd), paneli solar sy'n defnyddio celloedd o'r math hwn yn aml yw'r rhataf i'w prynu.
Celloedd solar ffilm tenau
Tenau - Celloedd solar ffilm, a elwir hefyd yn gelloedd ffotofoltäig ffilm tenau - oherwydd eu bod yn cynnwys haenau lluosog o ffilmiau tenau o ddeunydd ffotofoltäig sy'n llawer teneuach na p - n cyffordd celloedd solar cyffordd. Mae'r celloedd hyn yn cael eu cynhyrchu gan ddefnyddio deunyddiau fel silicon amorffaidd, cadmium telluride, a chopr indium gallium selenide. Mae egwyddorion gweithredu celloedd solar ffilm tenau - bron yn union yr un fath â rhai wafer silicon confensiynol - celloedd wedi'u seilio ar. Fodd bynnag, mae'r trefniant hyblyg o'r haenau lluosog o ddeunydd mewn celloedd ffilm tenau - yn wahanol i drefniad celloedd silicon.
Mae paneli solar sy'n defnyddio celloedd solar ffilm tenau yn llai cyffredin na dewisiadau amgen silicon crisialog. Er eu bod yn tueddu i fod yn rhatach, nid yw eu perfformiad cystal â technoleg c - Si. Budd celloedd ffilm tenau yw eu bod yn hyblyg ac felly'n fwy gwydn.
Mae'r deunyddiau mwyaf poblogaidd mewn celloedd solar ffilm tenau fel a ganlyn:
Silicon Amorffaidd - Mae hwn yn ddeunydd poblogaidd a ddefnyddir yn helaeth ar gelloedd solar ffilm tenau. Mae'n defnyddio tua 1% o'r silicon y mae cell silicon grisialog draddodiadol yn ei chynnwys, gan ei gwneud yn rhatach o lawer.
Cadmiwm Telluride - Celloedd Solar Cadmium yw'r unig gynnyrch ffilm denau i fod wedi cystadlu yn erbyn perfformiad celloedd silicon monocrystalline. Yr anfantais i'r deunydd hwn yw ei fod yn wenwynig iawn, gan beri pryder ynghylch gwaredu hen gelloedd cadmiwm.
Copr indium gallium selenide (CIGS) - Dyma'r drydedd dechnoleg celloedd solar ffilm denau prif ffrwd. Pan gymharwn hyn â silicon crisialog, gall celloedd CIGS fod yn unrhyw le rhwng 80 a 160 gwaith yn deneuach.
Gwydr tymer
Mae gwydr ffotofoltäig yn cyfeirio at y gwydr a ddefnyddir ar fodiwlau ffotofoltäig solar, sydd â gwerthoedd pwysig fel amddiffyn batris a throsglwyddo golau.
Mae amddiffyniad rhag difrod - gwydr panel solar tymherus yn gweithredu fel haen amddiffynnol ar gyfer paneli solar, gan atal ffactorau amgylcheddol fel anweddau, dŵr a baw rhag niweidio'r celloedd ffotofoltäig. Mae gwydr panel solar tymherus hefyd yn darparu cryfder uchel, trosglwyddedd rhagorol, a myfyrio isel.
Gwydnwch a Diogelwch - Mae gwydr tymer yn cynnig hyd at bedair gwaith yn fwy o gryfder na gwydr safonol. Mae'r cryfder hwn yn hollbwysig gan fod angen amddiffyniad parhaol yn erbyn yr elfennau ar ddalen flaen y panel solar. Diolch i'r prosesau thermol a chemegol sy'n cynhyrchu gwydr tymherus, fe'i gelwir hefyd yn wydr anodd neu ddiogelwch. Mae gwydr tymer yn fwy diogel i'w ddefnyddio oherwydd ei fod yn chwalu i lawer o ddarnau llai wrth dorri, gan leihau'r tebygolrwydd o anaf damweiniol.
Ffilm Eva
Mae asetad finyl ethylen (EVA) yn bolymer thermoplastig sy'n meddu ar drosglwyddo ymbelydredd da a diraddiadwyedd isel i olau haul. Fe'i defnyddir yn y diwydiant llun - voltaic (PV) fel deunydd amgáu ar gyfer celloedd solar silicon crisialog wrth gynhyrchu modiwlau PV. Mae ffilmiau Solar Eva yn amddiffyn paneli solar am amser hir heb fawr o golled mewn perfformiad.
Mae dalen EVA solar yn sylwedd gwyn llaethog, rwber. Pan gaiff ei gynhesu, mae'n trawsnewid yn ffilm amddiffynnol dryloyw sy'n selio ac yn inswleiddio'r celloedd solar. Gan ddefnyddio laminwr, mae'r celloedd yn cael eu pwyso rhwng y cynfasau EVA mewn amgylchedd gwactod, lle mae'r tymheredd yn cyrraedd hyd at 150 gradd.
Mae'n bwysig nodi nad yw ffilm EVA yn gwrthsefyll UV -, felly mae angen gwydr blaen ar gyfer cysgodi UV. Ar ôl lamineiddio, mae'r ddalen asetad finyl ethylen - yn chwarae rhan hanfodol wrth atal lleithder a llwch rhag mynd i mewn i'r panel solar. Mae'r ddalen EVA yn helpu'r celloedd i arnofio rhwng y gwydr a'r ddalen gefn. Mae'r strwythur hwn yn lliniaru sioc a dirgryniad, gan amddiffyn y celloedd solar a'u cylchedwaith rhag difrod corfforol. Mae hefyd yn atal ocsigen a nwyon eraill rhag ocsideiddio'r celloedd yn ystod cynhyrchu pŵer arferol, a thrwy hynny ymestyn hyd oes y gell solar.
Backsheet
Mae cefn modiwl ffotofoltäig yn defnyddio ffilm ddalen gefn. Mae'r ddalen gefn yn lamineiddio amlhaenog wedi'i wneud o amrywiol ddeunyddiau polymer ac addaswyr anorganig. Mae'r strwythur amlhaenog hwn yn caniatáu i briodweddau optegol, thermomecanyddol, trydanol a rhwystr y daflenni gael eu teilwra i ofynion penodol y modiwl ffotofoltäig. Maent yn chwarae rhan hanfodol wrth eu hamddiffyn rhag llym, newid amodau amgylcheddol trwy gydol eu hoes.
Nid yw pob taflen gefn yn cael ei chreu'n gyfartal. Er mwyn amddiffyn paneli solar am dros 25 mlynedd, rhaid iddynt sicrhau'r cydbwysedd gorau posibl o dri eiddo allweddol: ymwrthedd y tywydd, cryfder mecanyddol, ac adlyniad. Rhaid i'r eiddo hyn aros yn sefydlog trwy gydol oes y modiwl.
Taflen Gefn - Gall methiannau cysylltiedig arwain at fethiant trychinebus paneli solar, diraddio pŵer difrifol, a pheryglon diogelwch difrifol. Gall yr effaith fod yn ddifrifol, yn amrywio o ddifrod sylweddol brand ac enw da i anaf personol.
Gellir dosbarthu backsheets a geir mewn modiwlau pv - yn dri grŵp. Mae taflenni cefn y dosbarth cyntaf yn cynnwys un gydran polymer fawr, polyamid (PA), tra bod BSS yr ail a'r trydydd dosbarth yn gydran aml - ac aml - taflenni cefn. Mae'r taflenni cefn Multi - yn cynnwys haen graidd terephtalate (PET) polyethylen (PET). Mae gan yr ail ddosbarth strwythur haen gymesur, sy'n golygu bod polymer fflworinedig yn yr haen fewnol yn ogystal ag ar yr haen ochr awyr. Mewn cyferbyniad, mae gan y trydydd dosbarth taflen gefn strwythur anghymesur: haen graidd anifeiliaid anwes, haen cotio fflworinedig sengl (FC) ar yr ochr awyr, a haenau mewnol o polyolefines, fel polyethylen (PE), polypropylen (PP).
Blwch cyffordd
Mae'r blwch cyffordd ynghlwm wrth gefn y modiwl gyda glud. Ei brif swyddogaeth yw allbwn y trydan a gynhyrchir gan y modiwlau solar trwy geblau.
Mae'r blwch cyffordd yn gweithredu fel cysylltydd, gan bontio'r bwlch rhwng y modiwlau solar ac offer rheoli fel gwrthdroyddion. Y tu mewn i'r blwch cyffordd, mae'r cerrynt a gynhyrchir gan y modiwlau solar yn cael ei sianelu trwy derfynellau a chysylltwyr ac yna'n cael ei gyfeirio at y defnyddiwr. Mae cryfder mecanyddol a sefydlogrwydd trydanol y terfynellau trydanol yn y blwch cyffordd yn hanfodol i weithrediad term diogel, dibynadwy a hir - o fodiwlau ffotofoltäig (PV). Disgwylir i'r nodwedd hon ymestyn y cyfnod gwarant 25 mlynedd o gynhyrchion PV nodweddiadol.
Mae swyddogaethau amddiffynnol y blwch cyffordd yn cynnwys tair agwedd: yn gyntaf, mae deuodau ffordd osgoi yn atal effeithiau man poeth, amddiffyn y celloedd a'r modiwlau; Yn ail, mae dyluniad selio unigryw yn darparu diddosi a gwrth -dân; ac yn drydydd, mae dyluniad afradu gwres unigryw yn lleihau tymheredd gweithredu'r blwch cyffordd a'r deuodau ffordd osgoi, a thrwy hynny leihau colli pŵer a achosir gan gerrynt gollyngiadau yn y modiwlau.
Mae gwrthiant y tywydd yn cyfeirio at allu deunyddiau fel haenau, plastigau a chynhyrchion rwber i wrthsefyll trylwyredd defnydd awyr agored, megis difrod helaeth a achosir gan olau haul, gwres, oer, gwynt, glaw a bacteria. Gelwir y gwrthiant hwn yn wrthwynebiad tywydd.
