Mae systemau solar ffotofoltäig yn cynnwys anumberofsolarpanels wedi'u gwifrau i mewn i bwerdemand onelectric arraysdepending o bob un o'r cylchgronau hynny, a oedd yn ei dro yn cynnwys celloedd ofmanysolarPV sy'n dal yr hanfodion hanfodol sy'n dal egni o'r haul ac sy'n eu trosglwyddo i mewn i drydan. Nawr, os yw cysgod yn cwympo'n afreolaidd ar un rhan o'r paneli solar yn eich arae, yr allbwn o'r cyflawniadau systemmay wedi'i gyfaddawdu, gellir cyfeirio at hyn at asshadio paneli PV.

Llun yn dangos gwahaniaeth mewn allbwn o banel solar cysgodol a di-gysgodol

Am well dealltwriaeth

Ystyried panelas apiece o bibell, ac egni thesolar fel dŵr yn llifo trwy'r bibell honno. Inconventionalsolarstrings, mae cysgodol yn blocio llif sy'n llifo. Er enghraifft, os yw cysgod o goeden neu simnai yn cwympo unman yn yr holl baneli wrth ymyl y pibellau, gostyngodd allbwn y llinyn cyfan er mwyn cyfiawnhau aboutzero cyhyd ag y bydd y traethawd hir yn eistedd yno. Fodd bynnag, os yw llinyn ar wahân, heb ei gysgodi, mae'r pŵer hwn yn digwydd yn ôl yr arfer.

Cynrychiolaeth graffigol o effaith cysgodi ar gysawd yr haul

Beth yw'r ffactorau sy'n achosi cysgodi?

Mae cysgodi, ofcloudsbecausebecause ofcaouds, rhwystrau amgylcheddol suchastrees ornearbybuildings, hunan-gysgodi rhwng paneli mewn rhesi cyfochrog, baw, birddroppings trashanddifferentother trashlike, ac ati. Mae'r effeithiau cysgodi hyn yn alsostatigas o ganlyniad i leoliad y rhwystr neu mewn rhai achosiondynamig, fel enghraifft, castio ashadow cymylau symudol.

Sut mae'n effeithio ar berfformiad system pŵer solar?

Mae paneli solar yn gysylltiedig intoseries-parallelcombination yn dibynnu ar yr ystod foltedd gwrthdröydd. Os yw cysgod o goeden neu simnai yn cwympo ar un panel o'r llinyn, mae allbwn y cyfanstringwillnearlybe sero ar gyfer cyfnod y cysgod. Mae hyn yn cael ei leihau i lefel y cerrynt sy'n mynd trwy'r panel mwyaf poblogaidd. Os yw llinyn ar wahân, heb gysgodi, bydd powdr allbwn yn arferol. Mae cysgod Theimpactof ar y system gyfan yn dibynnu ar sut y caiff panel ei lansio gyda'i gilydd.

Sut i fynd i'r afael â phroblem cysgodi?

• Lleoli systemau PV

Cyn gosod system solar ffotofoltäig rhaid i chi ddadansoddi'r safle'n ofalus gan ystyried bob amser o'r dydd am bob tymor o'r flwyddyn er mwyn osgoi cysgodi. Mae angen ystyried coeden neu adeilad sy'n tyfu gerllaw a allai godi yn y dyfodol cyn cwblhau'r lleoliad ar gyfer System PV.

• Deuod Ffordd Osgoi

Ffordd Osgoi Deuodau i effaith cysgodi is

Gellir osgoi effeithiau dinistriol gwresogi man poeth trwy ddefnyddio deuod ffordd osgoi. Mae deuod ffordd osgoi wedi'i gysylltu yn gyfochrog, ond â pholaredd cyferbyniol, â chell solar fel y dangosir isod. O dan weithrediad arferol, bydd pob cell solar yn rhagfarnllyd ac felly bydd y deuod ffordd osgoi yn gogwyddo yn ôl ac i bob pwrpas bydd yn gylched agored. Fodd bynnag, os yw cell solar yn gogwyddo yn ôl oherwydd diffyg cyfatebiaeth mewn cerrynt cylched byr rhwng sawl cell gysylltiedig â chyfres, yna mae'r deuod ffordd osgoi yn dargludo, a thrwy hynny ganiatáu i'r cerrynt o'r celloedd solar da lifo yn y gylched allanol yn hytrach na gogwyddo pob un cell dda. Mae'r gogwydd gwrthdroi uchaf ar draws y gell wael yn cael ei leihau i oddeutu un gostyngiad deuod, gan gyfyngu ar y cerrynt ac atal gwresogi man poeth. Dangosir gweithrediad deuod ffordd osgoi a'r effaith ar gromlin IV yn yr animeiddiad isod.

Llif cyfredol ar gyfer dwy gell mewn cyfres ac effaith deuod ffordd osgoi. Mae'r animeiddiad yn symud ymlaen yn awtomatig o un cyflwr i'r llall.

Gellir pennu effaith deuod ffordd osgoi ar gromlin IV trwy ddarganfod cromlin IV un gell solar yn gyntaf â deuod ffordd osgoi ac yna cyfuno'r gromlin hon â chromliniau celloedd solar IV eraill. Mae'r deuod ffordd osgoi yn effeithio ar y gell solar yn unig mewn gogwydd gwrthdro. Os yw'r gogwydd gwrthdroi yn fwy na foltedd pen-glin y gell solar, yna mae'r deuod yn troi ymlaen ac yn dargludo cerrynt. Dangosir y gromlin IV gyfun yn y ffigur isod.

Cromlin IV o gell solar gyda deuod ffordd osgoi.

Atal gwresogi man poeth gyda deuod ffordd osgoi. Er eglurder, mae'r enghraifft yn defnyddio cyfanswm o 10 cell gyda 9 heb gysgodi ac 1 wedi'u cysgodi. Mae modiwl nodweddiadol yn cynnwys 36 o gelloedd ac mae effeithiau camgymhariad cyfredol hyd yn oed yn waeth heb y deuod ffordd osgoi, ond maent yn llai pwysig gyda'r deuod ffordd osgoi. Mae'r animeiddiad yn symud yn awtomatig. Nid oes angen i chi glicio i barhau.

Yn ymarferol, fodd bynnag, mae un deuod ffordd osgoi fesul cell solar yn rhy ddrud ar y cyfan ac yn lle hynny mae deuodau ffordd osgoi fel arfer yn cael eu gosod ar draws grwpiau o gelloedd solar. Mae'r foltedd ar draws y gell solar gysgodol neu gerrynt isel yn hafal i foltedd rhagfarn ymlaen y celloedd cyfres eraill sy'n rhannu'r un deuod ffordd osgoi ynghyd â foltedd y deuod ffordd osgoi. Dangosir hyn yn y ffigur isod. Mae'r foltedd ar draws y celloedd solar heb eu gorchuddio yn dibynnu ar raddau'r cysgodi ar y gell cerrynt isel. Er enghraifft, os yw'r gell wedi'i chysgodi'n llwyr, yna bydd y celloedd solar heb eu gorchuddio yn rhagfarnllyd gan eu cerrynt cylched byr a bydd y foltedd tua 0.6V. Os yw'r gell wael wedi'i chysgodi'n rhannol yn unig, gall rhywfaint o'r cerrynt o'r celloedd da lifo trwy'r gylched, a defnyddir y gweddill i ragfarnu pob cyffordd celloedd solar, gan achosi foltedd gogwydd ymlaen is ar draws pob cell. Mae'r afradu pŵer uchaf yn y gell gysgodol bron yn gyfartal â gallu cynhyrchu'r holl gelloedd yn y grŵp. Uchafswm maint y grŵp fesul deuod, heb achosi difrod, yw tua 15 o gelloedd / deuod ffordd osgoi, ar gyfer celloedd silicon. Felly ar gyfer modiwl 36 cell arferol, felly, defnyddir 2 deuod ffordd osgoi i sicrhau na fydd y modiwl yn agored i ddyfynbris &; dyfynbris &; difrod.

Deuodau ffordd osgoi ar draws grwpiau o gelloedd solar. Mae'r foltedd ar draws y celloedd solar heb eu gorchuddio yn dibynnu ar raddau cysgodi'r gell wael. Yn y ffigur uchod, dangosir 0.5V yn fympwyol.

• Gwrthdröydd llinynnol gyda gallu olrhain MPP

Mae technoleg Olrhain Pwyntiau Uchaf (Olrhain MPP neu MPPT) bellach yn safon ymhlith gwneuthurwr gwrthdröydd llinyn. Mae gwrthdroyddion llinynnol gyda MPP Tracker yn gallu gwasgu'r egni mwyaf defnyddiadwy posibl allan o linyn o baneli solar (hyd yn oed wrth gysgodi) trwy addasu'r foltedd mewnbwn. Yn gryno, mae Traciwr MPP yn helpu i enwi colledion allbwn sy'n gysylltiedig â chysgodi rhannol a chamgymhariadau allbwn eraill. Mae gwrthdroyddion heb dechnoleg MPPT yn colli'r allbwn o'r llinyn gwannach pan fydd yn pasio islaw'r trothwy allbwn a ddymunir.

• Gwrthdröydd Micro a optimizers pŵer

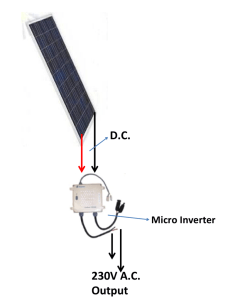

Defnyddir Microinverters a optimizers pŵer i oresgyn y broblem o gysgodi rhannol. Mae'n caniatáu i bob panel solar weithio'n unigol fel nad yw cynhyrchiad ynni'r system yn cael ei effeithio'n anghymesur gan ddim ond un neu ddau banel cysgodol.

Gwahanol fathau o gysgodion solar

Mae yna wahanol fathau o gysgodion solar, yn dibynnu ar y gwrthrychau sy'n creu'r cysgod.

Cysgodi dros dro

Mae cysgodi dros dro yn cynnwys cysgodi sy'n ganlyniad cymylau, baw adar, llwch neu ddail wedi cwympo.

Cysgod yn deillio o'r adeilad

Mae cysgodion sy'n deillio o'r adeilad yn hollbwysig gan ei fod yn cynnwys cysgodion uniongyrchol. Enghreifftiau o'r math hwn o gysgodi yw simneiau, dargludyddion goleuadau, seigiau lloeren, antenau, allwthiadau to a ffasâd, strwythur adeilad gwrthbwyso, uwch-strwythur to i enwi ond ychydig.

Cysgodi o'r lleoliad

Daw'r cysgodi o'r lleoliad o amgylch yr adeilad. Gallai fod coed neu lwyni, ceblau yn rhedeg dros yr adeiladau, adeilad cyfagos neu adeiladau pell a allai hefyd achosi i'r gorwel dywyllu.

Hunan-gysgodi

Gyda systemau mowntio rac, gall rhes y modiwlau achosi hunan-gysgodi'r modiwlau. Yn yr achosion hyn, mae angen gwneud y gorau o'r gogwydd a'r gwahaniad rhwng y rhesi modiwl.

Cysgodi uniongyrchol

Gall cysgodi uniongyrchol achosi colledion uchel o egni gan fod yr agosrwydd at y gwrthrych castio cysgodol yn rhwystro panel solar PV i ddal y golau.
